在光纖通信和光信號處理系統中，光放大器是最關鍵的使能器件之一。從1980年代末摻鉺光纖放大器（EDFA）商用化開始，光放大技術徹-底改變了光通信的網絡架構——中繼器從“光-電-光"轉換變為“全光放大"，系統成本大幅下降，傳輸距離和容量同時提升。然而，EDFA只能工作在1550nm的C波段，且體積較大、功耗較高，難以滿足日益增長的全波段、小型化、集成化需求。

半導體光放大器（SOA）正是在這一背景下應運而生的技術方案。SOA本質上是一個工作在放大模式而非激射模式的半導體激光二極管——其有源區結構與FP/DFB激光器類似，但通過降低端面反射率（AR涂層）或采用傾斜波導結構，抑制了光學反饋，使器件無法達到激射閾值，而是在注入電流驅動下產生受激發射，對輸入光信號進行放大。SOA的獨特優勢在于：可覆蓋從可見光（600nm）到近紅外（1700nm）的全波段，體積小（芯片級或蝶形封裝）、功耗低（百mW級）、響應速度快（ns~ps量級），且易于與半導體激光器、調制器和探測器在同一芯片或封裝中集成。

SOA在光通信、光信號處理、全光交換、波長轉換和光傳感等領域扮演著越來越重要的角色。商用SOA產品線覆蓋600~1700nm的全波段區間，包含增益芯片和完整的SOA模塊，支持O波段（1310nm）、C波段（1550nm）、L波段（1580~1620nm）以及可見光波段的各類應用需求。本文系統解析SOA的工作原理、器件結構、關鍵參數和典型應用，給出面向不同場景的選型建議。

一、半導體光放大器的工作原理

1.1 從激光器到放大器

SOA的工作原理與半導體激光器（FP、DFB、DBR等）有著深刻的一致性，其區別僅在于光學反饋的強弱。在半導體激光器中，有源區兩端的反射面形成高Q值的光學諧振腔，注入電流產生的載流子通過受激發射放大光子，當增益超過腔損耗時，器件開始激射。在SOA中，有源區兩端面經過抗反射（AR）涂層處理，反射率降至1%以下（典型值0.1~0.5%），或者采用傾斜波導結構，使反射光偏離波導模式，從而大幅降低光學反饋。在這種“行波"（traveling wave）工作模式下，光子只能單向通過有源區一次，依靠受激發射獲得凈增益后輸出。

從器件物理的角度，SOA的增益來自有源區中載流子復合過程的受激發射分量。當注入電流將導帶電子和價帶空穴注入有源區后，它們通過自發輻射、受激輻射和非輻射復合三種機制消散。在有外部光信號注入時，受激輻射被“誘導"發生，產生的光子與注入光子具有相同的相位、偏振和傳播方向，從而實現信號光的相干放大。SOA的單程增益可表示為：G = exp[(Γ·g - α)·L]，其中Γ為光場限制因子，g為材料增益系數，α為損耗系數，L為有源區長度。典型的SOA在飽和前可提供20~30dB的片上增益。

圖1 半導體激光器與SOA的結構對比

1.2 增益飽和與噪聲特性

SOA的增益受限于增益飽和效應。當輸出光功率達到一定水平后，有源區內的載流子被大量消耗，粒子數反轉程度下降，增益開始降低。增益飽和通常用飽和輸出功率（Psat）表征——定義為增益比小信號增益下降3dB時對應的輸出功率，典型值10~20dBm。增益飽和雖是功率瓶頸，但在光信號處理中卻是一項重要的非線性特性：利用交叉增益調制（XGM）效應可實現全光波長轉換、光開關等。

噪聲是SOA另一個關鍵指標。由于載流子復合過程既產生受激輻射也產生自發輻射（ASE），后者形成輸出噪聲底。噪聲系數（NF）典型值6~10dB。降低NF的主要途徑包括提高有源區材料質量、優化波導結構和降低端面反射率。

圖2 SOA增益隨輸出功率變化（增益飽和特性）

1.3 偏振相關增益（PDG）

SOA的增益通常對輸入光的偏振態敏感，源于量子阱結構對不同偏振模的增益差異。TE模增益通常高于TM模，差值可達數dB（PDG）。在偏振無關應用中，PDG會引入信號波動。降低PDG的方案包括應變補償量子阱、體材料有源區或近方形波導。商用SOA產品針對不同應用需求，提供偏振敏感型和偏振無關型兩種選項。

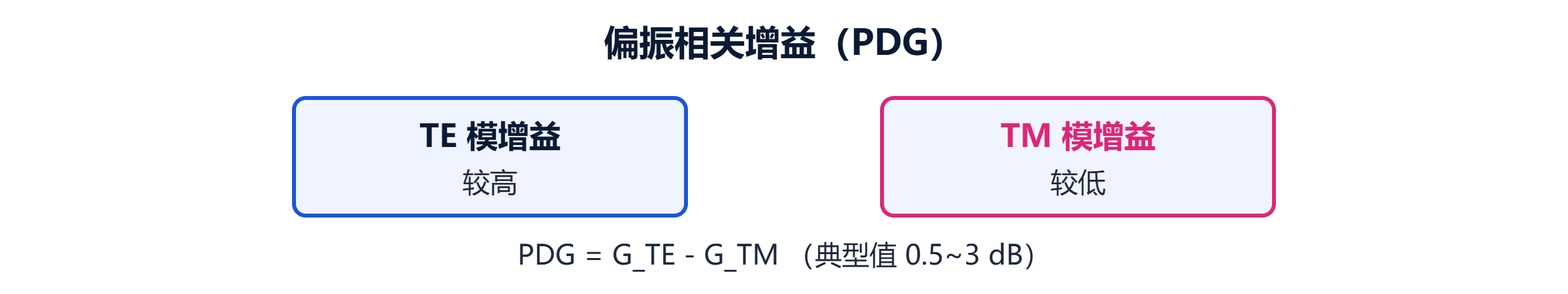

圖3 SOA的偏振相關增益（TE vs TM）

二、SOA的器件結構與封裝

2.1 有源區材料與波段覆蓋

SOA的有源區材料體系決定了其工作波段。商用產品覆蓋600~1700nm的寬波段區間，對應不同材料體系和應用方向：

圖4 SOA波段覆蓋與材料體系（600~1700nm全波段）

2.2 芯片結構與封裝形式

SOA芯片結構包括有源波導區、無源波導區和AR涂層端面。按端面結構分：行波SOA（TW-SOA）端面反射極低，增益最高；法布里-珀羅SOA（FP-SOA）端面適度反射，增益譜呈諧振峰；錐形波導SOA提高飽和輸出功率。封裝形式有裸芯片（供自行封裝）、蝶形封裝（集成TEC和光纖尾纖）和增益芯片（一端適度反射，用于外腔激光器）。商用產品提供O波段和C波段增益芯片，支持可調諧光源應用。

圖5 SOA三種主要封裝形式

三、SOA的核心性能參數

小信號增益：輸入光功率很小時的增益，典型值20~30dB。

飽和輸出功率（Psat）：增益下降3dB時的輸出功率，典型值10~20dBm。

噪聲系數（NF）：典型值6~10dB。

增益帶寬：增益下降3dB對應的波長范圍，典型值30~100nm。

偏振相關增益（PDG）：典型值0.5~3dB（偏振無關型<0.5dB）。

響應時間：100ps~1ns，決定光信號處理速率。

四、SOA的典型應用場景

4.1 光通信鏈路放大

在城域網和接入網（40~80km），SOA可作為前置或線路放大器，體積小、功耗低、易于集成在收發模塊內。O波段和C波段SOA面向數據中心互聯（DCI）和城域網，提供15~20dB增益裕量。在WDM系統中需注意增益飽和引起的通道串擾，可通過增益鉗位控制。

4.2 全光波長轉換

利用SOA的交叉增益調制（XGM）和交叉相位調制（XPM）效應，可實現全光波長轉換。XGM方案中泵浦光調制增益，進而調制探測光強度；XPM方案利用折射率調制結合干涉儀產生高消光比轉換。商用C波段SOA和增益芯片為波長轉換提供有源器件基礎。

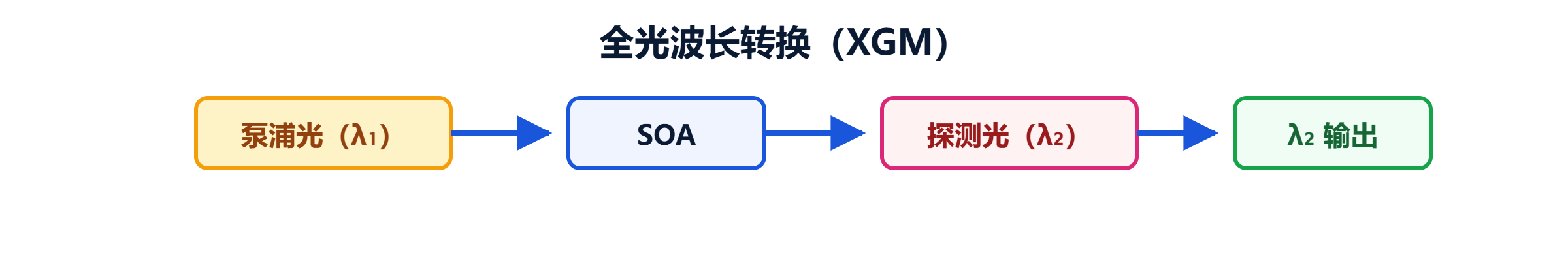

圖6 基于XGM的全光波長轉換原理

4.3 光開關與光路由

通過快速調制SOA注入電流（ns級），可實現高速光開關，比機械/熱光開關快數個量級，且在“開"狀態提供增益。SOA陣列可構成光開關矩陣，用于數據中心內部微秒級光路重構。商用SOA支持10Gbps以上開關速率。

4.4 可調諧激光器與外腔光源

增益芯片與外部光柵或濾波器構成外腔激光器（ECL），通過調諧外腔長度或角度實現數十納米連續調諧，用于光譜分析、氣體傳感和相干通信本地振蕩器。商用增益芯片覆蓋O/C波段，支持快速搭建可調諧光源。

4.5 生物熒光檢測與光譜分析

600~1000nm波段SOA用于弱光信號前置放大，提高檢測靈敏度，適用于流式細胞術和光譜分析。要求低噪聲、偏振無關、高增益。

圖7 SOA主要應用場景一覽

五、SOA與EDFA的對比與選型

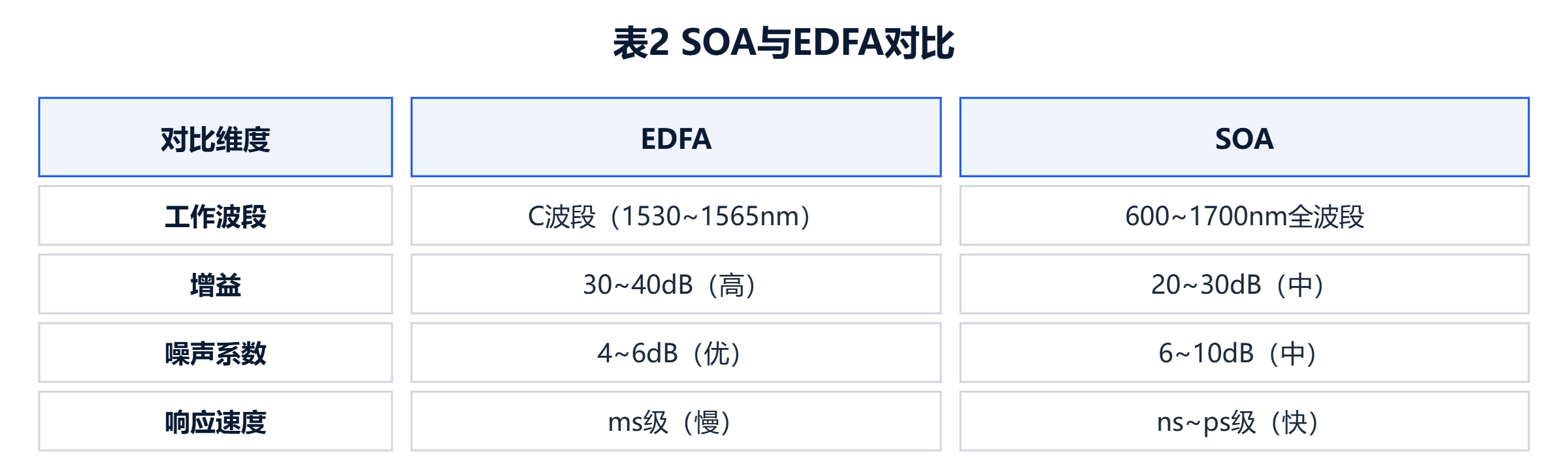

圖8 SOA與EDFA關鍵性能對比

總體而言：超長距骨干網首-選EDFA；城域網、接入網、數據中心互聯（<100km）及全光信號處理場景，SOA優勢明顯。商用產品同時提供SOA二極管和模塊，客戶可根據需求靈活選擇。

六、系統集成與驅動控制

SOA需要精密電流驅動和溫度控制。電流噪聲直接影響增益穩定性，應控制在0.1%以下；脈沖模式需支持ns級調制。溫度控制要求±0.1°C以內，蝶形封裝內置TEC和熱敏電阻，配合溫控器實現0.01°C穩定度。推薦使用低噪聲驅動器和雙通道溫控器，確保SOA工作在最佳狀態。

七、選型與應用指南

城域網/接入網放大：C波段或O波段SOA，增益>20dB，NF<8dB，Psat>13dBm，偏振無關型，蝶形封裝。

數據中心互聯（40~80km）：O波段SOA，支持10G/25G/40G，高飽和功率（Psat>15dBm）。

全光波長轉換：C波段SOA，增益15~20dB，響應<500ps，PDG<1dB。

可調諧外腔激光器：增益芯片，一端反射率1~10%，另一端AR，配合光柵或可調濾波器。

生物熒光檢測：600~1000nm波段SOA，低噪聲（NF<7dB），偏振無關（PDG<0.5dB）。

光開關/路由：快速響應SOA，開關時間<1ns，配合脈沖驅動。

選型注意光纖耦合形式（SMF/MMF，FC/APC接口）、工作溫度范圍（商業0~70°C或工業-40~85°C）及ESD防護。推薦優先選擇帶TEC的蝶形封裝產品，降低集成復雜度。

結語

半導體光放大器（SOA）是光通信和光信號處理系統中最-具靈活性的有源器件之一。它不僅可以作為傳統光放大器使用，更憑借其快速響應、易于集成和非線性效應支撐起全光波長轉換、光開關、光路由等前沿功能。商用SOA產品線覆蓋600~1700nm全波段，配合增益芯片、驅動器、溫控器等配套器件，為客戶提供了從芯片到模塊的完整解決方案。

隨著硅光子集成技術的成熟，SOA正在從獨立器件向片上集成放大器演進——在硅光子芯片上集成SOA、調制器和探測器，構成完整的“片上光收發模塊"，是未來數據中心和城域網的重要技術方向。理解SOA的工作原理和選型邏輯，是每一位光通信和光電子工程師知識體系中的重要組成。
